Tipos básicos de accesorios PPR: una clasificación estructurada y una guía funcional
Los accesorios de PPR (copolímero aleatorio de polipropileno) son componentes críticos en los sistemas de fontanería y calefacción, lo que permite la conexión, el cambio de dirección y la ramificación de las tuberías. A continuación se muestra un desglose sistemático de los tipos principales, organizado por funcionalidad y aplicación.IfanFábrica 30+ Años de fabricación Experiencia Soporte de color /tamaño Soporte de personalizaciónmuestra gratuita. Bienvenido consultar para catálogo y muestras gratuitas. Este es nuestro sitio web de Instagram:www.instagram.com.

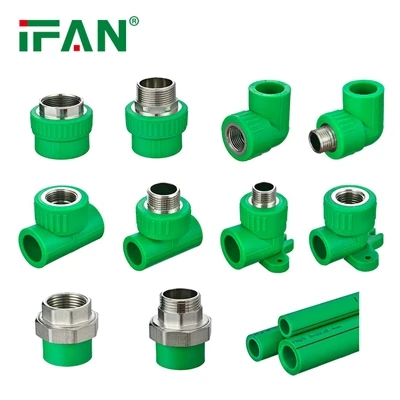

I. Clasificación funcional de accesorios PPR
Los accesorios PPR generalmente se clasifican enconexión, control de dirección, derivación, terminación, yde propósito especialtipos, cada uno de los cuales sirve roles distintos en el diseño de tuberías.
1. Accesorios de conexión: vinculación de tuberías de extremo a extremo
Estos accesorios unen dos tuberías de los mismos o diferentes diámetros.
| Tipo | Descripción y caso de uso | Características clave |
|---|---|---|
| Acoplamiento recto | Conecta dos tuberías delmismo diámetro(por ejemplo, DN20 a DN20). | Diseño simétrico; utilizado para extensiones lineales. |
| Reducción del acoplamiento | Se une a las tuberías dediferentes diámetros(por ejemplo, DN25 a DN20). | Perfil interno cónico; Asegura la transición de flujo suave. |
| Acoplamiento femenino/masculino | Adapta las tuberías PPR a las conexiones roscadas (por ejemplo, tubería DN20 a la válvula G1/2). | Hilos internos/externos; Crítico para la integración de válvulas/toque. |
2. Accesorios de control de dirección: alteración de rutas de flujo
Se utiliza para cambiar la dirección de la tubería en 90 grados o 45 grados.
| Tipo | Descripción y caso de uso | Características clave |
|---|---|---|
| Codo de 90 grados | Las redireccionamientos fluyen en ángulo recto (por ejemplo, navegar esquinas en las paredes). | El diseño de alto radio minimiza la pérdida de presión; Disponible en variantes de hilo masculino/femenino. |
| Codo de 45 grados | El flujo de redireccionamientos en un ángulo de 45 grados (por ejemplo, la turbulencia reductora en sistemas de alto flujo). | Resistencia de flujo más baja que los codos de 90 grados; utilizado en diseños optimizados. |
3. Accesorios de ramificación: rutas de flujo de división
Habilite la creación de múltiples salidas de una sola tubería.
| Tipo | Descripción y caso de uso | Características clave |
|---|---|---|
| TEE igual | Divulgaciones fluye entres puntos de venta iguales(por ejemplo, tubería principal DN20 a tres ramas DN20). | Diseño simétrico; utilizado en redes de distribución equilibradas. |
| Reducción de la camiseta | Se divide el flujo en puntos de venta dediámetros variables(por ejemplo, DN25 principal a las ramas DN20/DN15). | Geometría interna asimétrica; acomoda las transiciones de tamaño. |
| Accesorio cruzado | Divide el flujo enCuatro puntos de venta(por ejemplo, sistemas múltiples complejos). | Raramente utilizado en fontanería residencial; común en aplicaciones industriales. |
4. Accesorios de terminación: extremos de la tubería de sellado
Se utiliza para taparse o sellar los extremos de la tubería para evitar fugas.
| Tipo | Descripción y caso de uso | Características clave |
|---|---|---|
| Tapa final | Sella elcallejón sin salidade una tubería (por ejemplo, cierre de puntos de venta no utilizados). | Calificación de presión; A menudo se usa con abrazaderas para sellado temporal. |
| Enchufar | Bloquesextremos roscados(por ejemplo, trozos de tubería G1/2 durante las renovaciones). | Diseño roscado; extraíble para futuras modificaciones. |
5. Accesorios de uso especial: soluciones a medida
Abordar los requisitos de nicho como la regulación del flujo o la gestión de la presión.
| Tipo | Descripción y caso de uso | Características clave |
|---|---|---|
| Inserto de la válvula de bola | Integra unválvula de cierreen la tubería (por ejemplo, aislando secciones para el mantenimiento). | Diseño de diámetro completo para una restricción de flujo mínimo; operado por palanca. |
| Verifique el inserto de la válvula | Evitanflujo de retroceso(Por ejemplo, proteger los calentadores de agua de la contaminación). | Solapa cargada de resorte; crítico en sistemas de flujo unidireccional. |
| Reducción del buje | Adaptadorhilos masculinos a hilos femeninos más pequeños(por ejemplo, G1/2 macho a G3/8 hembra). | Adaptador de baja hacia abajo; utilizado en escenarios de modernización. |
II. Consideraciones de diseño clave
Compatibilidad de material:
Todos los accesorios deben ser100% PPRo copolímeros compatibles para garantizar una fusión de calor uniforme con tuberías.
Evite mezclar con PPH (homopolímero de polipropileno) o Pb (polibutileno) debido a la incompatibilidad térmica.
Alineación de calificación de presión:
Coincidir con elEspesor de la pared de la serie Sde accesorios a tuberías (por ejemplo, tubería S2.5 requiere S2.5 o accesorios con calificación más alta).
Los números más altos de la serie S (p. Ej., S5) son para agua fría de baja presión; Los números más bajos (p. Ej., S2) son para agua caliente de alta presión.
Estandarización de hilos:
Los accesorios roscados deben cumplir conISO 7/1 (métrica)oNpt (imperial)estándares.
Ejemplo: un ajuste "DN20 × G1/2" conecta una tubería DN20 PPR a una rosca BSPP G1/2.
Las mejores prácticas de instalación:
Fusión de calor: Use máquinas calibradas a 260 ± 10 grados; Asegúrese de 5- Segunda calefacción para tuberías DN20.
Alineación: Mantener la concentricidad durante la fusión para evitar grietas de estrés.
Prueba de presión: Pruebe a 1.5 × presión de funcionamiento (por ejemplo, 1.2 MPa para 0. 8 MPa sistemas) durante 30 minutos.
Iii. Trampas y soluciones comunes
| Trampa | Causa principal | Solución |
|---|---|---|
| Fugas en las conexiones roscadas | Estándares de hilo no coincidentes (por ejemplo, G vs. NPT) | Use cinta de sello de rosca o pasta PTFE; Verifique el tipo de subproceso antes de la instalación. |
| Soldaduras frágiles en sistemas de marca mixta | Incompatibilidad molecular entre las resinas PPR | Adhiérase a una sola marca; Realice pruebas de laboratorio si la mezcla es inevitable. |
| Restricción de flujo a los codos de 90 grados | Doblaciones afiladas que aumentan la turbulencia | Reemplace con codos de 45 grados o accesorios de 90 grados de radio largo para sistemas de alto flujo. |
IV. Conclusión: seleccionar el ajuste correcto
Para extensiones lineales: Usaracoplamientos rectos.
Para la navegación de la esquina: Optar porCobos de 90 grados /45 grados.
Para ramificar: ElegirTees igual/reducciónBasado en los requisitos de tamaño de salida.
Para terminaciones: DesplegarTapas finalesoenchufe.
Para válvulas/válvulas de retención: Integrarinsertos de la válvula de bolaoVerifique los insertos de la válvula.
Al alinear el tipo de ajuste con los objetivos de diseño del sistema (por ejemplo, presión, caudal, limitaciones de espacio), los ingenieros e instaladores pueden optimizar la confiabilidad, la eficiencia y la mantenibilidad. Siempre priorizardimensionamiento estandarizado, compatibilidad de material, yinstalación profesionalpara evitar modificaciones costosas.
